فن سانتریفیوژ چیست؟

فن سانتریفیوژ یا دمنده گریز از مرکز یکی از مهم‌ترین تجهیزات تهویه و جابه‌جایی هوا در صنایع مختلف است. این نوع فن با استفاده از نیروی گریز از مرکز، جریان هوا را از مرکز پروانه مکش کرده و سپس با زاویه ۹۰ درجه به بیرون هدایت می‌کند. ساختار اصلی آن شامل یک موتور و یک پروانه است که درون یک محفظه مارپیچی یا حلزونی قرار گرفته‌اند. هنگامی‌که پروانه به گردش در می‌آید، هوا در جهت محوری وارد فن شده و پس از شتاب گرفتن، به‌صورت شعاعی (گریز از مرکز) به بیرون پرتاب می‌شود.

برخلاف فن‌های جریان محوری که هوا را در راستای محور خود به جلو هل می‌دهند، فن‌های سانتریفیوژ قادر به تولید فشارهای بالاتر هستند و به همین دلیل در سیستم‌هایی که نیاز به غلبه بر مقاومت کانال‌ها یا فیلترها وجود دارد، عملکرد بسیار بهتری دارند. این ویژگی باعث شده است که آن‌ها در تهویه صنعتی، هواسازهای تجاری، سیستم‌های جمع‌آوری گردوغبار و بسیاری از فرآیندهای مهندسی، جایگاه ویژه‌ای داشته باشند.

در ادامه به معرفی انواع فن های سانتریفیوژ خواهیم پرداخت تا شما بتوانید بهترین گزینه را برای خود انتخاب نمایید.

انواع فن سانتریفیوژ بر اساس نوع پروانه

فن های سانتریفیوژ برای طیف وسیعی از حجم ها و فشارهای هوا طراحی شده اند. فن های گریز از مرکز با شیب به عقب، منحنی به عقب، ایرفویل شیب دار به عقب، انواع پروانه شعاعی یا رادیال و رو به جلو، انعطاف پذیری را برای مطابقت با عملکرد و کاربرد و نیاز کاربر با بالاترین بازده ارائه می دهند.

اکثر مدل‌ها در پیکربندی‌های تک یا دو پهن موجود هستند که حجم بیشتری از هوا را نیز امکان‌پذیر می‌سازد.

فن سانتریفیوژ با توجه به شکل پروانه به انواع زیر طبقه بندی می شوند.

• فوروارد (خم به جلو)
• شعاعی (رادیال)
• ایرفویل
• بکوارد (خم به عقب)

در ادامه به شرح هر یک از این فن های سانتریفیوژ خواهیم پرداخت.

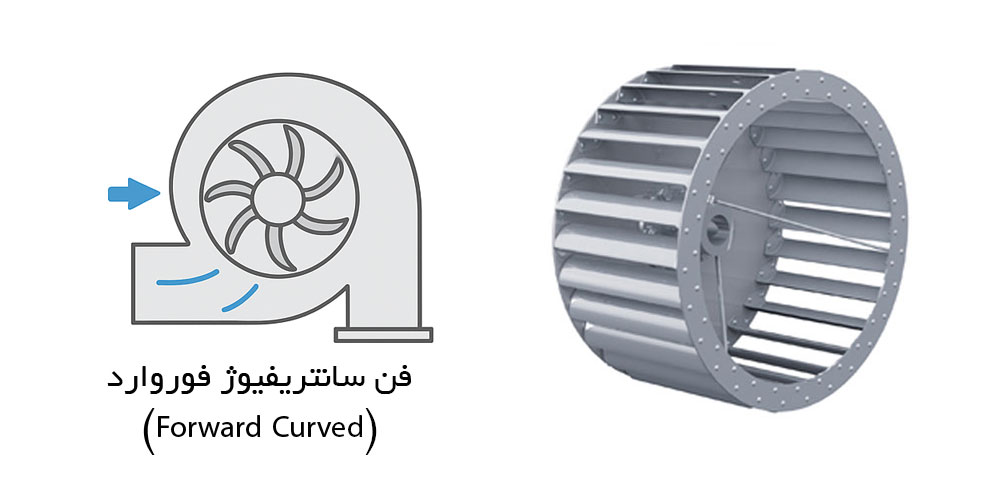

فن سانتریفیوژ فوروارد (Forward Curved)

فن‌های فوروارد به دلیل پره‌هایی که به سمت جهت چرخش خم شده‌اند، یکی از متداول‌ترین انواع فن‌ها در سیستم‌های تهویه مطبوع سبک محسوب می‌شوند. این طراحی باعث می‌شود که هوا با حجم زیاد اما فشار متوسط از فن خارج شود و در عین حال صدای تولیدی بسیار کم باشد. به همین دلیل، این نوع فن در هواسازها، فن‌کوئل‌ها، سیستم‌های گرمایش و سرمایش خانگی و فروشگاه‌ها کاربرد گسترده‌ای دارد. یکی از ویژگی‌های مهم این فن‌ها عملکرد مناسب در سرعت‌های پایین است؛ این موضوع برای مکان‌هایی که محدودیت نویز دارند، مانند بیمارستان‌ها یا ساختمان‌های مسکونی، اهمیت ویژه‌ای دارد. با این حال، راندمان انرژی آن‌ها نسبت به مدل‌های پیشرفته‌تر کمی پایین‌تر است و در فشارهای بالا کارایی کمتری دارند.

ساختار و عملکرد:

• پره‌های این نوع فن به سمت جهت چرخش پروانه خم شده‌اند.
• تعداد پره‌ها معمولاً زیاد و زاویه خمیدگی آن‌ها نرم و رو به جلو است.
• طراحی باعث می‌شود هوا به‌صورت یکنواخت‌تر و با حجم زیاد حرکت کند.

ویژگی‌های فنی:

• سرعت چرخش: کم تا متوسط.
• فشار استاتیک: متوسط.
• راندمان: پایین‌تر از مدل‌های بکوارد و ایرفویل اما صدای کمتری دارد.

مزایا:

• تولید صدای کم و جریان هوای نرم.
• ابعاد کوچک‌تر نسبت به دبی هوای تولیدی.
• مناسب برای سیستم‌های با سرعت پایین.

معایب:

• راندمان پایین‌تر و مصرف انرژی بیشتر در بارهای سنگین.
• حساس به تغییرات فشار استاتیک و ممکن است در فشارهای بالا عملکرد ضعیف‌تری داشته باشد.

کاربردها:

• تهویه مطبوع خانگی و تجاری (هواساز، فن‌کوئل).
• سیستم‌های تهویه در فروشگاه‌ها و ادارات.
• تجهیزات گرمایش، سرمایش و سیستم‌های HVAC سبک.

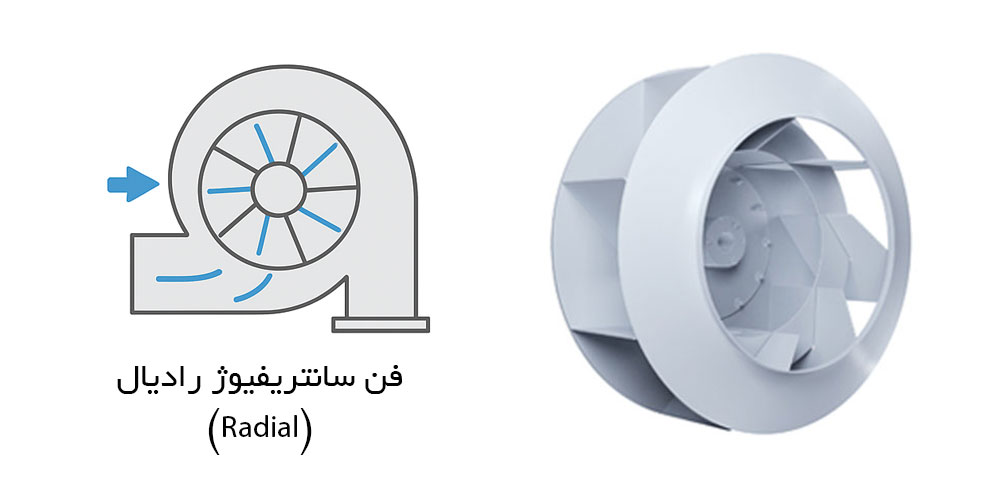

فن سانتریفیوژ رادیال (Radial)

فن‌های رادیال به دلیل پره‌های مستقیم و شعاعی خود، یکی از مقاوم‌ترین انتخاب‌ها برای محیط‌های صنعتی سنگین هستند. در این مدل‌ها هوا از مرکز مکیده شده و به صورت شعاعی به بیرون پرتاب می‌شود و همین امر فشار بالایی ایجاد می‌کند. طراحی ساده اما محکم این فن‌ها باعث می‌شود در برابر ذرات گردوغبار و آلودگی مقاومت بالایی داشته باشند. به همین دلیل، صنایع چوب، سیمان، فولاد و حتی سیستم‌های جمع‌آوری غبار و مکنده‌های صنعتی، به طور گسترده از فن‌های رادیال استفاده می‌کنند. هرچند که راندمان انرژی آن‌ها نسبت به مدل‌های بکوارد یا ایرفویل پایین‌تر است و معمولاً صدای بیشتری تولید می‌کنند، اما طول عمر بالا و قابلیت اطمینان در شرایط کاری دشوار از نقاط قوت مهم آن‌ها محسوب می‌شود.

ساختار و عملکرد:

• پره‌ها به‌صورت شعاعی و مستقیم از مرکز به بیرون قرار دارند.
• طراحی ساده اما مقاوم در برابر ذرات و آلودگی‌های موجود در هواست.
• جریان هوا به‌صورت شعاعی به بیرون پرتاب شده و فشار بالایی ایجاد می‌کند.

ویژگی‌های فنی:

• فشار استاتیک: بالا.
• راندمان: متوسط.
• مقاومت مکانیکی: بسیار بالا در شرایط سخت.

مزایا:

• مقاومت عالی در برابر گردوغبار، ذرات جامد و آلودگی.
• مناسب برای محیط‌های صنعتی سنگین و خشن.
• قابلیت اطمینان و طول عمر بالا حتی در شرایط کاری دشوار.

معایب:

• راندمان پایین‌تر نسبت به فن‌های بکوارد و ایرفویل.
• صدای بیشتر و نیاز به فضای بیشتر.

کاربردها:

• صنایع چوب، سیمان و فولاد (انتقال ذرات و غبار).
• سیستم‌های مکنده صنعتی و جمع‌آوری گردوغبار.
• صنایع معدنی و پتروشیمی.

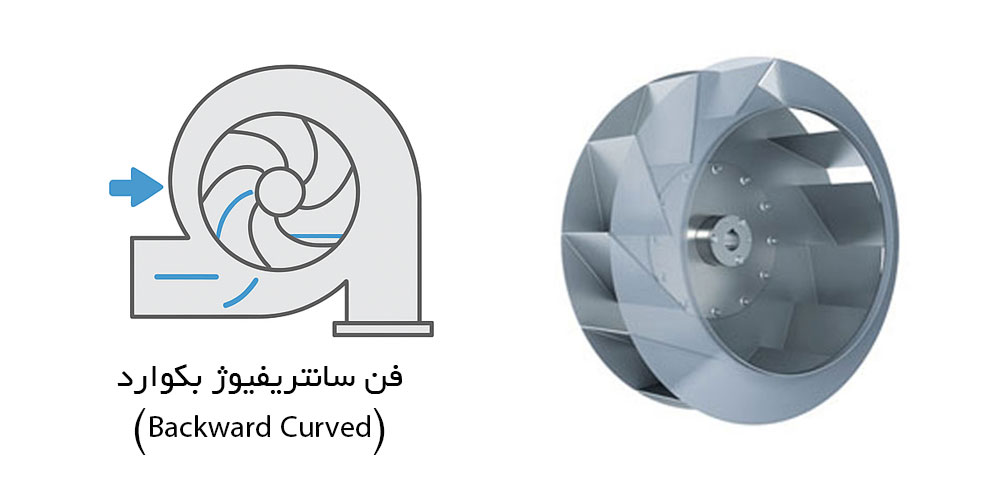

فن سانتریفیوژ بکوارد (Backward Curved)

این فن‌ها دارای پره‌هایی هستند که خلاف جهت چرخش خم شده‌اند و همین ویژگی به آن‌ها راندمان بالاتر و مصرف انرژی کمتر می‌دهد. فن‌های بکوارد می‌توانند فشار استاتیک بیشتری تولید کنند و در شرایطی که سیستم تهویه صنعتی نیاز به عملکرد پایدار و طولانی‌مدت دارد، بسیار کارآمد عمل می‌کنند. به دلیل طراحی مستحکم‌تر پره‌ها، این فن‌ها دوام بالاتری دارند و کمتر دچار استهلاک می‌شوند. با وجود این، نسبت به فن‌های فوروارد کمی پرسروصداتر بوده و هزینه اولیه بیشتری دارند. از این فن‌ها بیشتر در تهویه کارخانجات، سوله‌ها، نیروگاه‌ها و سیستم‌های HVAC بزرگ استفاده می‌شود.

ساختار و عملکرد:

• پره‌ها به سمت خلاف جهت چرخش پروانه خم شده‌اند.
• تعداد پره‌ها کمتر ولی زاویه و سطح تماس آن‌ها با جریان هوا بیشتر است.
• به دلیل طراحی خاص، جریان هوا با فشار بیشتری از فن خارج می‌شود.

ویژگی‌های فنی:

• سرعت چرخش: متوسط تا بالا.
• راندمان: بالا (معمولاً بین 80 تا 85 درصد).
• فشار استاتیک: متوسط تا بالا.

مزایا:

• راندمان بالا و مصرف انرژی کمتر.
• مقاومت بیشتر در برابر نوسانات فشار.
• دوام بالاتر به دلیل استحکام بیشتر پره‌ها.

معایب:

• صدای بیشتر نسبت به فن‌های فوروارد.
• ابعاد و هزینه ساخت بالاتر.

کاربردها:

• تهویه کارخانجات، سوله‌های صنعتی و نیروگاه‌ها.
• سیستم‌های بزرگ HVAC با نیاز به فشار متوسط تا بالا.
• خطوط انتقال هوا و غبارگیرهای صنعتی.

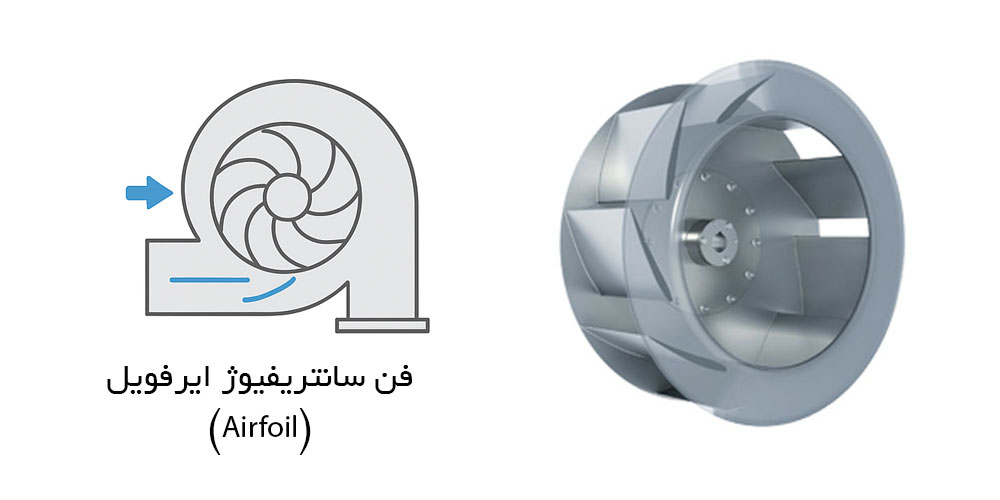

فن سانتریفیوژ ایرفویل (Airfoil)

در میان انواع فن‌های سانتریفیوژ، فن‌های ایرفویل پیشرفته‌ترین طراحی را دارند. پره‌های این فن‌ها به شکل بال هواپیما ساخته شده‌اند و با مقطع منحنی خود، جریان هوا را با کمترین تلاطم و اصطکاک عبور می‌دهند. این ویژگی نه تنها باعث کاهش مصرف انرژی می‌شود، بلکه سطح نویز تولیدی را نیز به حداقل می‌رساند. فن‌های ایرفویل با راندمان بالای ۸۵ تا ۹۰ درصد، گزینه‌ای ایده‌آل برای پروژه‌هایی هستند که راندمان انرژی و سکوت محیط اهمیت زیادی دارد؛ به عنوان مثال در فرودگاه‌ها، بیمارستان‌ها، مراکز خرید بزرگ و سیستم‌های تهویه صنعتی پیشرفته از این مدل‌ها استفاده می‌شود. اگرچه هزینه خرید و نگهداری اولیه آن‌ها نسبت به انواع دیگر بیشتر است، اما در بلندمدت با صرفه‌جویی در انرژی و عمر مفید بالا، ارزش سرمایه‌گذاری را دارد.

ساختار و عملکرد:

• پره‌ها به شکل بال هواپیما طراحی شده‌اند و دارای مقطع منحنی هستند.
• طراحی باعث کاهش تلاطم و افزایش راندمان آیرودینامیکی می‌شود.
• هوا با حداقل اصطکاک و اتلاف انرژی جابجا می‌شود.

ویژگی‌های فنی:

• راندمان: بسیار بالا (85 تا 90 درصد).
• مصرف انرژی: بسیار کم نسبت به سایر مدل‌ها.
• صدای تولیدی: بسیار پایین.

مزایا:

• بهترین راندمان در بین انواع فن سانتریفیوژ.
• سطح نویز بسیار کم.
• دوام و عملکرد عالی در پروژه‌های بزرگ.

معایب:

• هزینه اولیه بالاتر.
• نیاز به طراحی و نگهداری دقیق‌تر.

کاربردها:

• سیستم‌های تهویه صنعتی پیشرفته و ساختمان‌های بزرگ تجاری.
• پروژه‌هایی که راندمان انرژی و کاهش صدا اهمیت ویژه دارند (مانند بیمارستان‌ها و فرودگاه‌ها).
• محیط‌های حساس به مصرف انرژی یا آلودگی صوتی.

مقایسه انواع فن سانتریفیوژ

اگر بخواهیم این چهار مدل را با هم مقایسه کنیم، فن فوروارد بهترین گزینه برای فضاهای کوچک و کم‌صداست، در حالی که فن بکوارد در سیستم‌های صنعتی با فشار بالاتر کارایی بیشتری دارد. فن رادیال برای محیط‌های آلوده و صنایع سنگین طراحی شده و مقاومت بالایی دارد. در نهایت، فن ایرفویل انتخابی ممتاز برای پروژه‌هایی است که هم راندمان انرژی و هم سطح صدا اهمیت ویژه‌ای دارد. این تفاوت‌ها باعث می‌شود انتخاب صحیح فن سانتریفیوژ بر اساس نیاز پروژه، تأثیر چشمگیری بر راندمان و طول عمر سیستم داشته باشد. در ادامه برای درک بهتر و تفاوت های انواع مختلف فن سانتریفیوژ در یک جدول به مقایسه آنها می پردازیم:

انواع فن سانتریفیوژ بر اساس مسیر ورود و خروج هوا

فن سانتریفیوژ تک‌ ورودی (Single Inlet Single Width – SISW)

فن‌های تک‌ ورودی، همان‌طور که از نامشان پیداست، تنها از یک سمت هوای محیط را به داخل مکش می‌کنند. این طراحی باعث می‌شود ابعاد کلی فن کوچک‌تر باشد و نصب آن در فضاهای محدود آسان‌تر انجام شود. به دلیل مکش از یک طرف، جریان هوا متمرکزتر است و در کاربردهایی که نیاز به دبی متوسط و فشار استاندارد وجود دارد، عملکرد خوبی ارائه می‌دهد. این مدل در سیستم‌هایی که محدودیت فضا یا نیاز به طراحی فشرده دارند، انتخابی اقتصادی و کاربردی محسوب می‌شود.

ساختار و عملکرد:

• ورودی هوا تنها در یک سمت محفظه قرار دارد.
• طراحی فشرده‌تر و اشغال فضای کمتر در مقایسه با مدل‌های دوورودی.
• جریان هوا از یک طرف وارد شده و سپس در زاویه ۹۰ درجه تخلیه می‌شود.

ویژگی‌های فنی:

• فشار استاتیک: کم تا متوسط.
• حجم هوادهی: کمتر از مدل دوورودی در ابعاد مشابه.
• کارایی: مناسب برای کاربردهای ساده‌تر و کوچک‌تر.

مزایا:

• ابعاد کوچک‌تر و مناسب برای فضاهای محدود.
• نصب آسان‌تر و هزینه ساخت کمتر.
• نگهداری ساده‌تر به دلیل ساختار جمع‌وجور.

معایب:

• حجم هوای کمتر در مقایسه با فن‌های دوورودی.
• در سرعت‌های بالاتر احتمال افزایش صدا وجود دارد.

کاربردها:

• سیستم‌های تهویه مطبوع کوچک و متوسط.
• هواسازهای خانگی یا اداری با محدودیت فضا.
• تجهیزات صنعتی سبک یا فن‌های قابل حمل.

فن سانتریفیوژ دو ورودی (Double Inlet Double Width – DIDW)

فن‌های دو ورودی برای مکش هوا از هر دو سمت پروانه طراحی شده‌اند و همین موضوع امکان عبور حجم هوای بیشتری را بدون نیاز به افزایش ابعاد فن فراهم می‌کند. این طراحی علاوه بر افزایش دبی هوا، تعادل بهتری در نیروی محوری ایجاد می‌کند که منجر به عملکرد نرم‌تر و کاهش لرزش در فن می‌شود. این فن‌ها در پروژه‌های صنعتی و سیستم‌های تهویه بزرگ که نیاز به دبی بالای هوا دارند، بسیار پرکاربرد هستند.

ساختار و عملکرد:

• دو ورودی هوا در دو سمت پروانه قرار دارد.
• جریان هوا به صورت متقارن وارد پروانه می‌شود که تعادل دینامیکی بهتری فراهم می‌کند.
• پس از شتاب گرفتن هوا، همانند سایر فن‌های سانتریفیوژ، با زاویه ۹۰ درجه تخلیه می‌شود.

ویژگی‌های فنی:

• فشار استاتیک: متوسط تا بالا.
• حجم هوادهی: بیشتر از مدل تک‌ورودی در ابعاد مشابه.
• کارایی: مناسب برای سیستم‌های بزرگ و پرقدرت.

مزایا:

• دبی هوای بالاتر بدون نیاز به افزایش قابل توجه ابعاد.
• کاهش لرزش و بار محوری روی یاتاقان‌ها.
• راندمان بهتر در سیستم‌های تهویه صنعتی و تجاری.

معایب:

• ابعاد و وزن بیشتر نسبت به فن تک‌ورودی.
• هزینه ساخت و نگهداری بالاتر.

کاربردها:

• هواسازها و چیلرهای صنعتی بزرگ.
• سیستم‌های تهویه در ساختمان‌های تجاری و بیمارستان‌ها.
• کارخانجات و سوله‌های صنعتی که نیاز به حجم هوای زیاد دارند.
